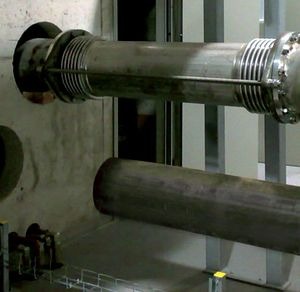

Lateralkompensatoren in einem Leitungssystem
Lateralkompensator
mit Zuganker und Kugelgelenken zur Aufnahme von allseitigen lateralen Bewegungen
Typ RM 300/10/l180/ F/ F - 1380
BD 6 bar
BT 280° C
lat. Bew. +/- 80 mm
Wenn es in Rohrleitungssystemen nicht möglich ist Dehnungen über einfache konstruktive Maßnahmen aufzunehmen, muss vielmals ein Dehnungsausgleichselement in Form eines Kompensators vorgesehen werden.
Je nach Bewegungsart unterscheidet man dann zwischen Axial-,Lateral-und Angularkompensatoren.
Die Festpunkte im Rohrleitungssystem werden durch folgende Kräfte belastet
- Rohrreibungskraft
- Federsteifigkeiten des Metallbalges (axial, lateral, angular)
- Druckreaktionskraft des Metallbalges (F = p x A)
In einer ordnungsgemäß geführten Rohrleitung sollte nur ein Axialkompensator zwischen 2 Festpunkten vorgesehen werden. Die Federrate des Metallbalges kann die, durch Innendruck entstehende, Druckreaktionskraft nicht zusammen halten. Wird der Festpunkt nicht richtig dimensioniert, dann wird das Rohrsystem auseinander gedrückt.
Siehe dazu auch die Flexomat Einbauhinweise für Kompensatoren.
Anwendungsbeispiele:
Prüfstand für Turbolader
Rohrleitungssystem im Chemieanlagenbau
Universalkompensatoren in einem Leitungssystem
Abgasleitung
Universalkompensatoren in einer Abgasleitung
Ausbaustück
Axialkompensatoren zur problemlosen Montage und Demontage von Ventilen und ähnlichen Rohrleitungselementen
Produkte, die in der Rohrleitungstechnik und im Anlagenbau häufig zum Einsatz kommen:
Lateral-Kompensatoren
nehmen senkrecht zur Verspannungsebene wirkende Bewegungen auf.
Angular-Kompensatoren
nehmen Achsversetzungen durch Winkelbewegungen auf.
Axial-Kompensatoren
gleichen Montagetoleranzen und thermische Längen- änderungen in Richtung der Rohrachse aus.
Universal-Kompensatoren
nehmen gleichzeitig axiale, laterale und angulare Bewegungen auf.
Sonderkonstruktionen für Kompensatoren
finden ihre Verwendung bei besonders anspruchsvollen Anwendungen oder Kundenwünschen.
