Vakuumschläuche aus Edelstahl kommen überall dort zum Einsatz, wo Komponenten in Vakuumsystemen flexibel, sicher und vakuumdicht miteinander verbunden werden müssen. Die vakuumbeständigen Wellschläuche von Flexomat eignen sich für industrielle Vakuumtechnik, Anlagenbau, Labore und Prüfstände. Neben Standardausführungen bietet Flexomat auch kundenspezifische Lösungen mit individuellen Anschlussvarianten und Sonderlängen.
Was sind Vakuumschläuche?

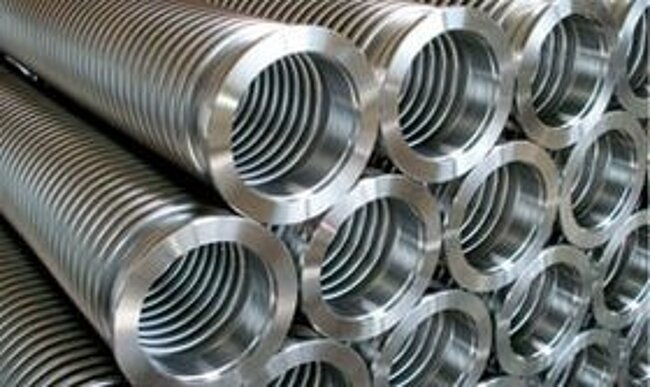

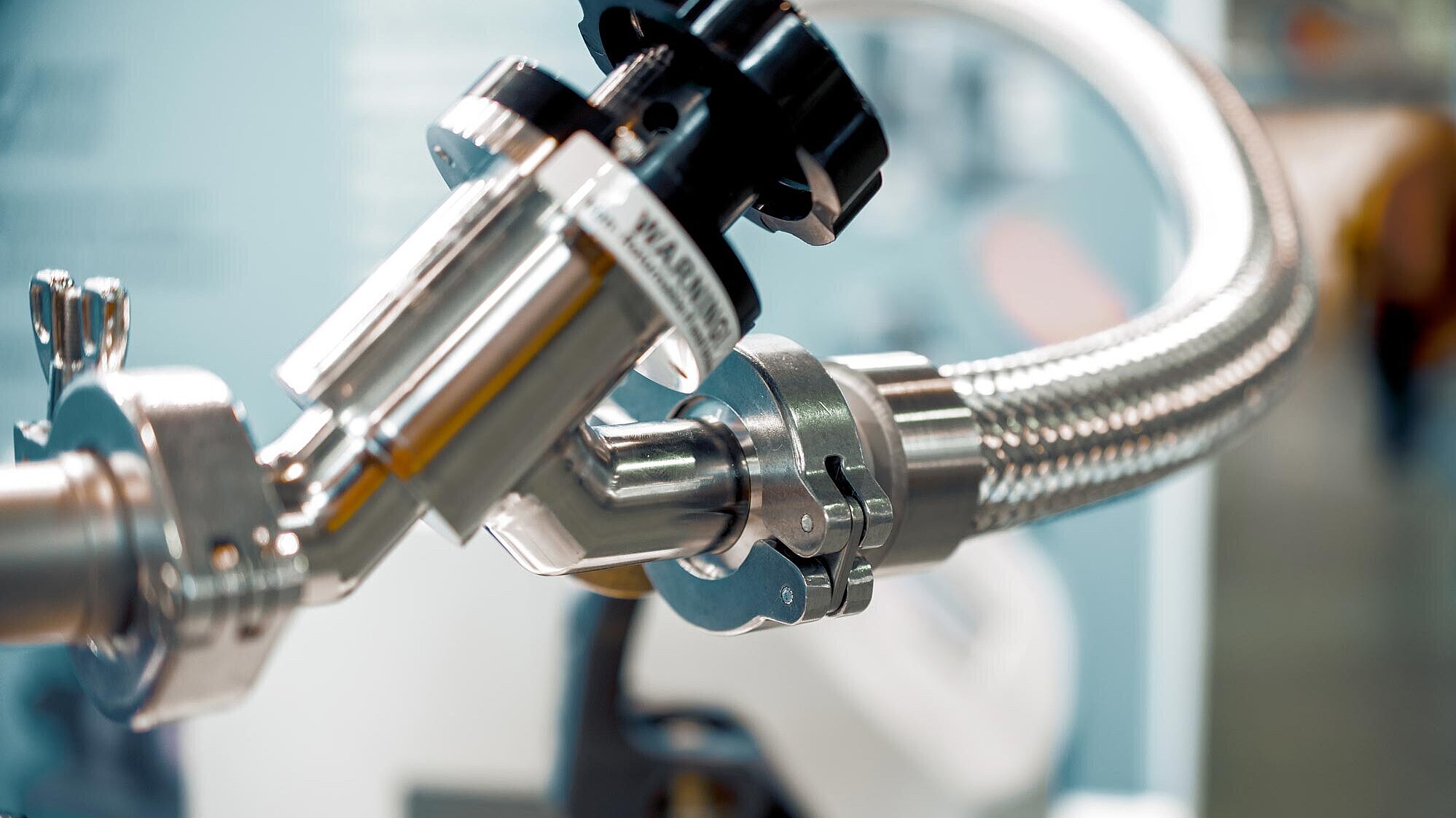

Vakuumschläuche sind hochflexible Verbindungselemente für Vakuumsysteme. Sie werden aus dünnwandigen Edelstahlrohren gefertigt, die hydraulisch umgeformt werden und dadurch ihre charakteristische Wellenstruktur erhalten. Diese Bauweise ermöglicht eine hohe Flexibilität bei gleichzeitig zuverlässiger Stabilität und Dichtheit.
Vakuumwellschläuche übernehmen in technischen Anlagen wichtige Aufgaben: Sie gleichen Bewegungen aus, reduzieren Schwingungen und ermöglichen eine sichere Verbindung zwischen einzelnen Komponenten. Aufgrund ihrer hohen Beständigkeit und Dichtheit kommen Edelstahl-Vakuumschläuche insbesondere in anspruchsvollen Anwendungen der Vakuumtechnik zum Einsatz.
Einsatzbereiche von Vakuumschläuchen
Vakuumschläuche werden überall dort eingesetzt, wo Bauteile innerhalb eines Vakuumsystems flexibel miteinander verbunden werden müssen.
Typische Anwendungen sind:
- Vakuumtechnik und industrielle Vakuumanlagen
- Pumpensysteme und Prüfstände
- Labortechnik und Forschungseinrichtungen
- Anlagenbau und Rohrleitungssysteme
- Prozessanlagen mit sensiblen Betriebsbedingungen
- Hochvakuum-Anwendungen
Durch ihre Flexibilität können Vakuumwellschläuche Bewegungen aufnehmen, Schwingungen entkoppeln und Montageungenauigkeiten ausgleichen.
Varianten von Vakuumschläuchen
KF-Wellschläuche
KF-Wellschläuche gehören zu den am häufigsten eingesetzten Vakuumschläuchen. Sie ermöglichen eine einfache, vakuumdichte Verbindung und eignen sich besonders für Anwendungen in Forschung, Labor und Industrie.
Zum Datenblatt KF-Wellschläuche
ISO-K-Wellschläuche
ISO-K-Wellschläuche werden häufig in größeren Vakuumsystemen eingesetzt. Sie bieten eine zuverlässige Verbindung bei höheren Nennweiten und eignen sich für industrielle Vakuumtechnik sowie komplexe Anlagen.
CF-Wellschläuche
CF-Wellschläuche kommen insbesondere in Hochvakuum-Anwendungen zum Einsatz. Durch ihre spezielle Flanschverbindung ermöglichen sie höchste Dichtheitsanforderungen.
Sonderlösungen
Neben standardisierten Anschlussvarianten realisiert Flexomat auch kundenspezifische Lösungen mit Sonderanschlüssen, individuellen Längen und speziellen Anforderungen an Werkstoffe oder Einbausituationen.
Vorteile von Vakuumschläuchen aus Edelstahl
- hohe Vakuumbeständigkeit
- zuverlässige vakuumdichte Verbindung
- hohe Flexibilität und Beweglichkeit
- korrosionsbeständige Edelstähle
- lange Lebensdauer
- verschiedene Anschlussvarianten verfügbar
- individuelle Sonderanfertigungen möglich
- Heliumlecktest bis 10E-8 mbar*l/s
- hohe Prozesssicherheit in sensiblen Anwendungen
Technische Eigenschaften
Nennweiten
- DN16 bis DN150
Werkstoffe
- 1.4404 / AISI 316L
- 1.4541 / AISI 321
- 1.4571 / AISI 316Ti
Anschlussvarianten
- KF-Flansche
- ISO-K-Flansche
- CF-Flansche
- Sonderanschlüsse nach Kundenvorgabe
Ausführungen
- Standardlängen ab Lager
- kundenspezifische Sonderlängen
- geglühte Ausführungen auf Anfrage
Worauf sollten Sie beim Kauf eines Vakuumschlauchs achten?
Die Auswahl eines geeigneten Vakuumschlauchs hängt von verschiedenen technischen Anforderungen ab.
Wichtige Kriterien sind:
- Bewegungsart (axial, radial oder angular)
- erforderliche Flexibilität
- zulässiger Biegeradius
- Anschlussart
- Werkstoff
- Vakuumanforderungen
- Einbausituation innerhalb des Systems
Auch die Wahl des passenden Anschlusses spielt eine entscheidende Rolle. KF-Wellschläuche werden beispielsweise über geeignete Flansche, Klammern und Verschraubungen vakuumdicht verbunden. Die Einhaltung der zulässigen Biegeradien trägt wesentlich zur Lebensdauer des Schlauchs bei.
Kundenspezifische Vakuumschläuche
Nicht jede Anwendung lässt sich mit Standardkomponenten lösen. Flexomat entwickelt und fertigt deshalb auch kundenspezifische Vakuumschläuche für individuelle Anforderungen. Bereits in der Planungsphase unterstützen unsere Experten bei der technischen Beratung, Auslegung und Auswahl geeigneter Werkstoffe, Anschlussarten und Schlauchkonstruktionen.
Mögliche Anpassungen umfassen:
- Sonderlängen
- individuelle Anschlusslösungen
- spezielle Werkstoffe
- kundenspezifische Flanschkombinationen
- Sonderkonstruktionen nach Zeichnung
- technische Beratung und Auslegung
- Unterstützung bei Konstruktion und Produktauswahl
Durch die eigene Fertigung und die technische Beratung bereits in der Projektphase entstehen Lösungen, die exakt auf die jeweilige Anwendung und die Anforderungen des Kunden abgestimmt sind.
Häufige Fragen zu Vakuumschläuchen
Ein vakuumbeständiger Schlauch ist für den Einsatz in Vakuumsystemen ausgelegt und hält den in der Anwendung auftretenden Druckverhältnissen dauerhaft stand.
Vakuumschläuche werden häufig aus korrosionsbeständigen Edelstählen gefertigt. Bei Flexomat kommen je nach Anwendung Werkstoffe wie 1.4404 (AISI 316L), 1.4541 (AISI 321) oder 1.4571 (AISI 316Ti) zum Einsatz. Die Materialauswahl richtet sich unter anderem nach den Anforderungen an Korrosionsbeständigkeit, Temperaturbeständigkeit und Einsatzbedingungen innerhalb des Vakuumsystems.
Edelstahl-Vakuumschläuche kommen vor allem in der Vakuumtechnik, im Anlagenbau, in Laboren sowie in industriellen Prozessanlagen zum Einsatz.
Zu den gängigen Anschlussarten zählen KF-, ISO-K- und CF-Flansche. Darüber hinaus sind individuelle Sonderanschlüsse möglich.
Flexomat bietet Vakuumschläuche in Nennweiten von DN16 bis DN150 an.
Die Wellenstruktur ermöglicht eine hohe Flexibilität, wodurch Bewegungen, Schwingungen und Montagetoleranzen ausgeglichen werden können.
